纤维光锥

  • 所属分类: 光纤传像元件系列产品
  • 浏览次数: 1569
  • 二维码:
  • 发布时间: 2021-09-22
  • 产品概述

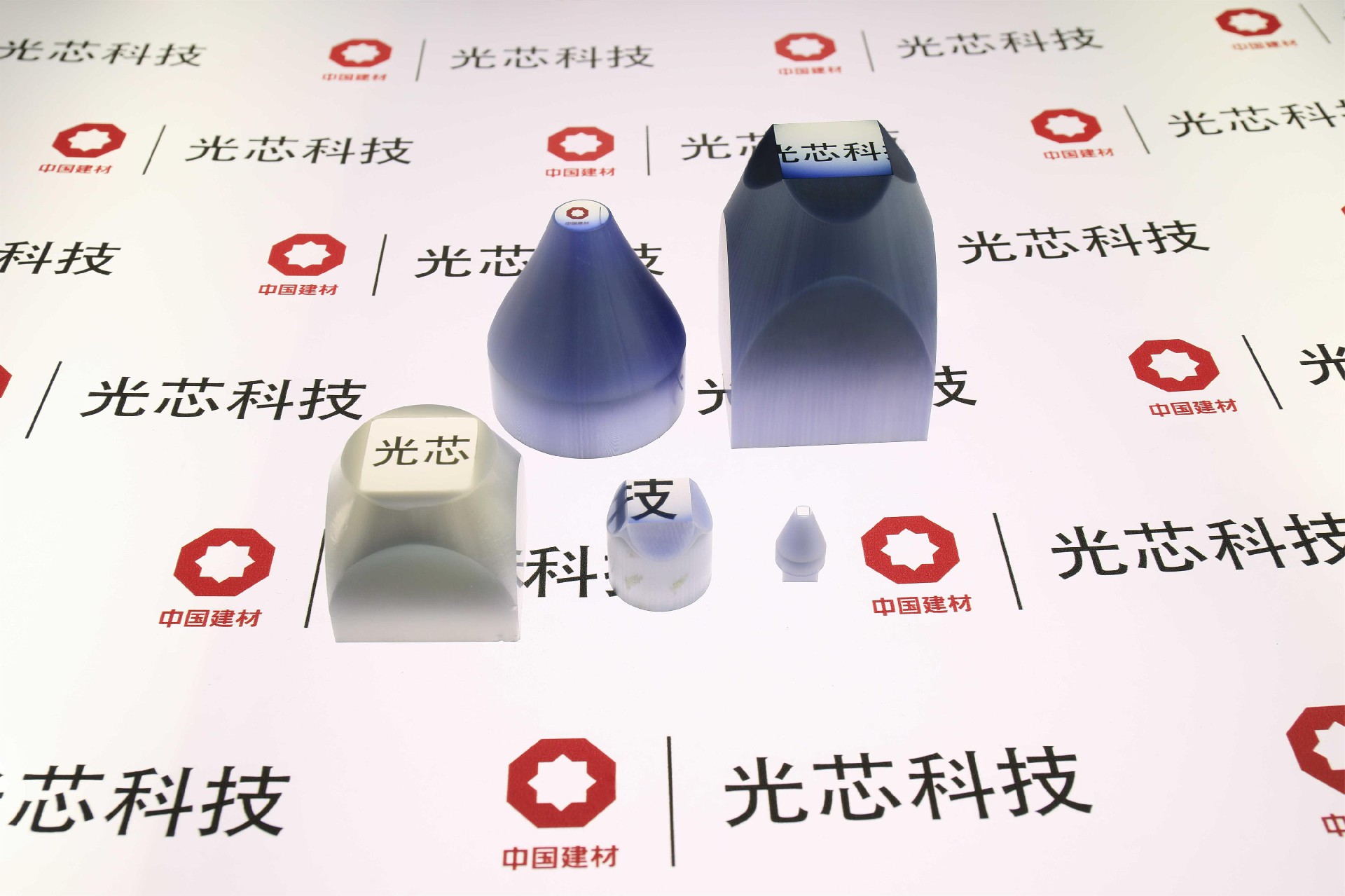

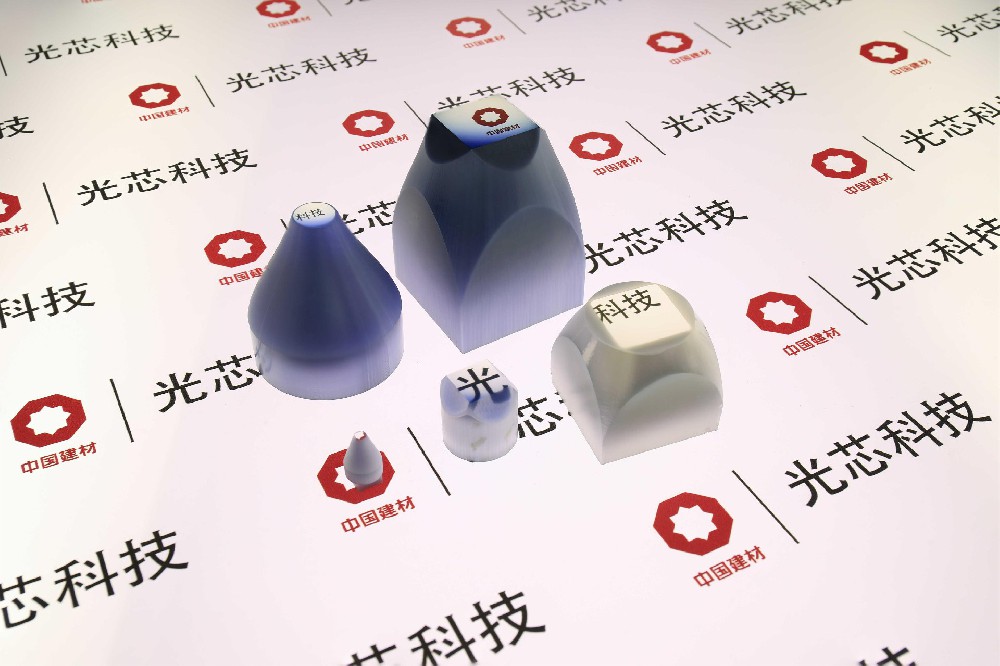

   光锥是由光纤面板为坯板加热拉制而成,具有将图像放大和缩小的功能,是耦合微光像增强器和CCD/CMOS,实现微光夜视图像数字化处理的关键器件,广泛应用于军事、医疗、科技领域。我院是国内新型光锥的研发单位,产品配套兵器、电子和核探测领域,产品填补空白,性能国内领先。


产品性能:

  单纤维直径:Φ4~12μm

  大端有效口径:Φ8~150mm

  放大比:1~5

  膨胀系数(20~300℃):(60~90)×10-7/℃

  真空气密性:<10-12Pa•m3/s

  数值孔径:N.A≥0.85(可根据用户需要定制)

  准直透射比:>70%; 漫射透射比:>65%

  剪切畸变:<30μm

  S畸变:<40μm

  暗点:<90μm

  像位移:<200μm

  桶形/枕开畸变:≤3%

  形状:圆形、方形、台阶、凹形、跑道形等
