图像光导识别材料,光纤传像元件系列,大尺寸耐辐照光纤面板
产品介绍：

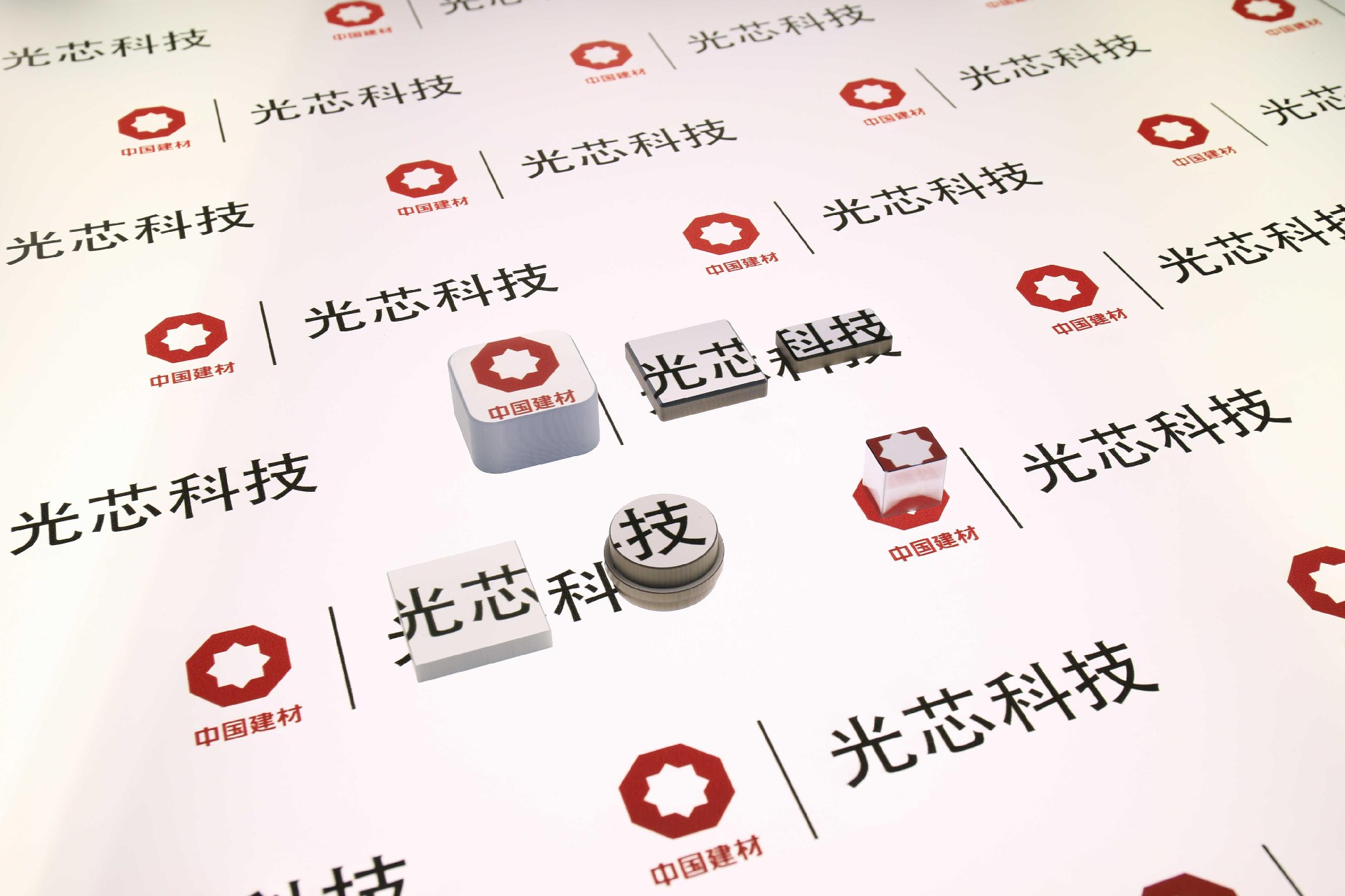

光学纤维面板是由数千万根维直径4~6μm光学纤维规则排列熔合而成的，光纤作为光纤面板的基本传像单元，由低折射率的皮层玻璃和高折射率的芯料玻璃高温拉制而成。

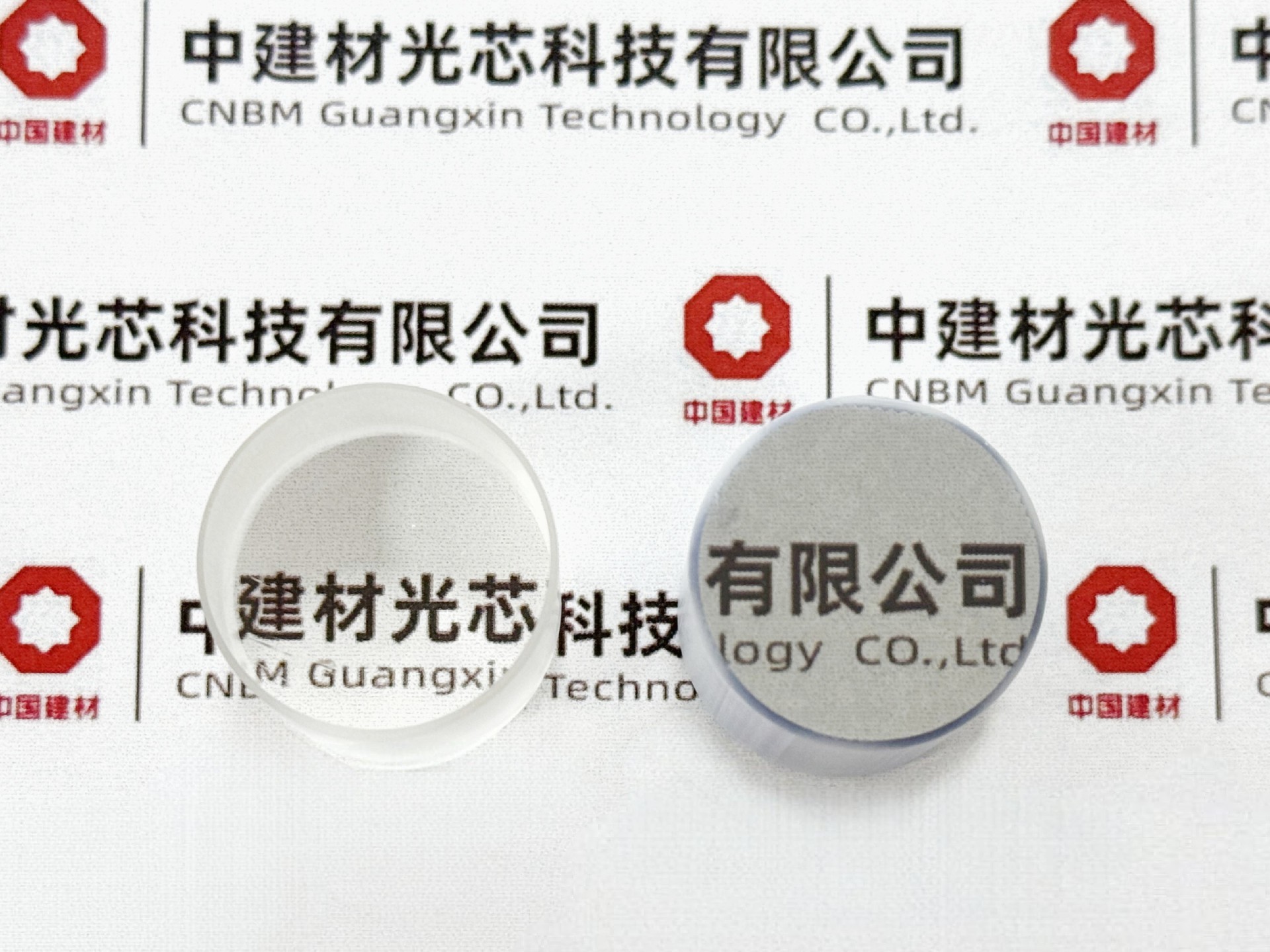

光线按照全反射的原理在光纤内部传输，其数值孔径大、集光能力强、分辨力高，可以把图像高保真的由光纤板的输入面传送到输出面，在光学上具有零厚度特性，是性能优异的光电成像器件。
产品性能：
| 名称/Name | 规格/Specifications | 名称/Name | 规格/Specifications |
| 单纤维直径 | Φ4~80μm （可定制） | 红外响应 | 2700nm |
| 有效口径 | Φ5~150mm | 紫外响应 | 300nm |
| 膨胀系数(20~300℃) | (60~90)×10-7/℃ | 剪切畸变 | <15μm |
| 真空气密性 | ＜10-12Pa•m3/s | 总畸变 | <15μm |
| 数值孔径 | 0.3~1.0 | 像位移 | ＜50μm |

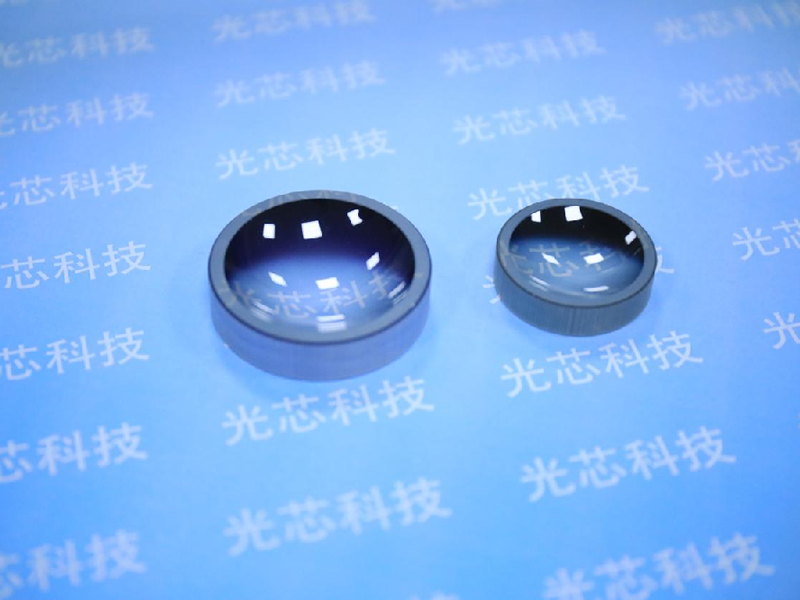

| 准直透射比 | ＞70% | 形状 | 凹面、台阶、直形 |
| 漫射透射比 | ＞65% |
